【雙腔隔膜式排泥閥】派司克品牌.質量保證，派司克閥業全方面介紹JM644X雙腔隔膜式排泥閥相關標準、選型、作用、結構圖、規格型號、外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的隔膜式排泥閥。

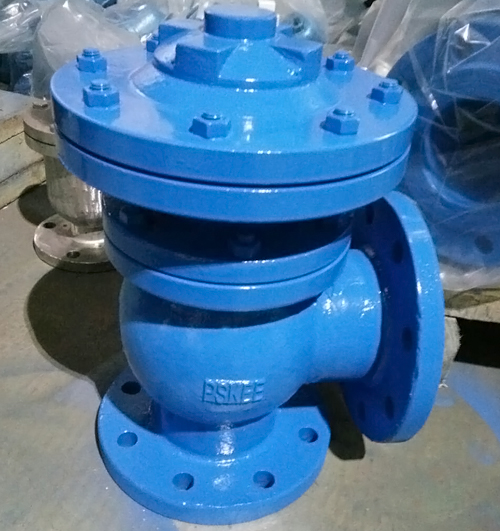

雙腔隔膜式排泥閥產品簡述：
該雙腔隔膜式
排泥閥有閥體，上下隔膜腔、膜片、閥桿組成。上下隔膜腔作為液體工具，液體作為動力，膜片、閥桿作為開關。開啟只需要通電閥板
打開。此
隔膜式排泥閥須利用手動換方閥或電磁閥可遠距離控制排泥閥開關。該排泥閥密封性強、開關性能好，檢修方便，使用壽命長
打開多年，保用期為十八個月。
雙腔隔膜式排泥閥作用原理:
該雙腔隔膜式排泥閥設計合理，使用方便，密封性能好，經久耐用，本產品由雙室隔膜傳動機構和角式閥組成。當隔膜上室給壓力時，使用閥瓣關閉，當隔膜下室給壓力進，使閥瓣開啟；
隔膜式排泥閥采用雙隔膜傳動機構，無運動磨損，閥瓣與閥座為軟密封，密封性能良好，無泄漏；驅動介質壓力低，排泥閥采用電動二位四通換向閥或手動二位四能換向閥集中控制，操作方便。使用壽命長，能快速清理池內泥沙和污物，隔膜室內以液體或氣體帶動閥板升降（開關）。
雙腔隔膜式排泥閥技術參數：
1.隔膜式排泥閥工作壓力：1.0Mpa
2.介質：水、污水
3.使用溫度：常溫
4.隔膜室工作壓力：0.3-1.0
5.隔膜室工作液：氣、清水
雙腔隔膜式排泥閥主要部件材料：
隔膜式排泥閥閥體：HT200、球鐵、碳鋼
隔膜上腔/下腔：HT200
隔膜：HT200、球鐵
閥板：HT200、球鐵
閥桿：不銹鋼
拼帽：A3鋼
隔膜片，耐磨丁晴橡膠和尼龍
雙腔隔膜式排泥閥安裝調試：
1.檢查隔膜式排泥閥控制管的安裝方式是否與說明書中的相同。
2.檢查電磁閥的技術參數是否符合要求，通電為打開，斷電為關閉。
3.檢查各螺栓、管件以有接頭是否堅固、可靠。
4.給控制管路通介質。
5.隔膜式排泥閥主閥通水，保持控制管路介質，電磁閥通電主閥打開，電磁閥斷電主閥關閉

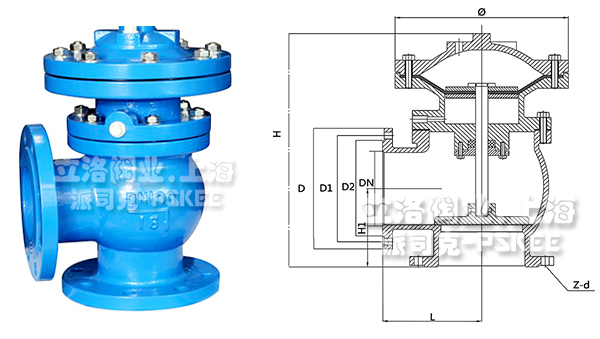

雙腔隔膜式排泥閥主要尺寸表
|
公稱通徑 DN(mm)
|
D
|
D1
|
Φ
|
L
|
H1
|
H
|
Z-Φ
|
進液接管
|
|
80
|
195
|
160
|
210
|
135
|
115
|
330
|
4*18
|
1/2
|
|
100
|
215
|
180
|
240
|
145
|
125
|
360
|
8*18
|
1/2
|
|
150
|
280
|
240
|
315
|
185
|
155
|
450
|
8*23
|
1/2
|
|
200
|
335
|
295
|
400
|
220
|
185
|
545
|
8*23
|
1/2
|
|
250
|
390
|
350
|
460
|
250
|
215
|
610
|
12*23
|
1/2
|
|
300
|
440
|
400
|
555
|
280
|
240
|
680
|
12*23
|
1/2
|
雙腔隔膜式排泥閥安裝注意事項:
1.電磁閥不能長時間處于通電狀態。
2.電磁閥不能浸入水中。
3.使用工作電壓為220V電磁閥時，就采取保護措施。
4.使用非清水（空氣）作壓力時，進入膜片室下腔就加裝過濾器。
5.主閥前須安裝檢修閥。
6.清理排泥閥池內的殘留固體物質。
雙腔隔膜式排泥閥故障疑難解答：
|
現象
|
檢查內容
|
檢查方法
|
處理方法
|
|
隔膜式排泥閥主閥打不開
|
控制介質壓力
|
用壓力表檢查換向閥的壓力應不低于0.05Mpa
|
提高壓力
|
|
電磁閥及線路
|
檢查線路是否接好，電氣元件是否損壞
|
處理好電氣故障
|
|
隔膜式排泥閥主閥關不嚴
|
關閉、打開時間長
|
節流孔堵塞
|
打開閥蓋清除節流孔
|
|
閥板
|
如果主閥開啟和關閉自如，經反復啟閉后仍關閉不嚴，多為閥板損壞
|
更換閥板
|

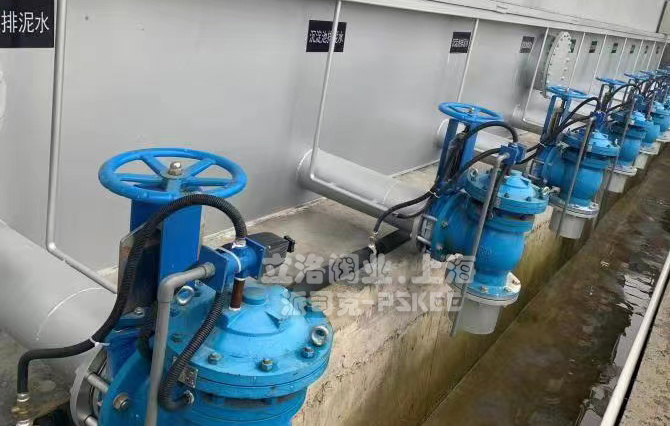

雙腔隔膜式排泥閥產品用途:
排泥閥采用雙腔隔膜式結構，采用電動或用手動二位四通換向閥控制閥，實現快速排泥。該閥將隔膜片代替活塞，無運動摩擦，更適用于泥漿等顆料介質，大大提高了閥門使用壽命。隔膜式排泥閥是分為液動和氣動兩種的角式截斷排泥閥。
·雙腔隔膜式排泥閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·雙腔隔膜式排泥閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·雙腔隔膜式排泥閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·雙腔隔膜式排泥閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·雙腔隔膜式排泥閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
