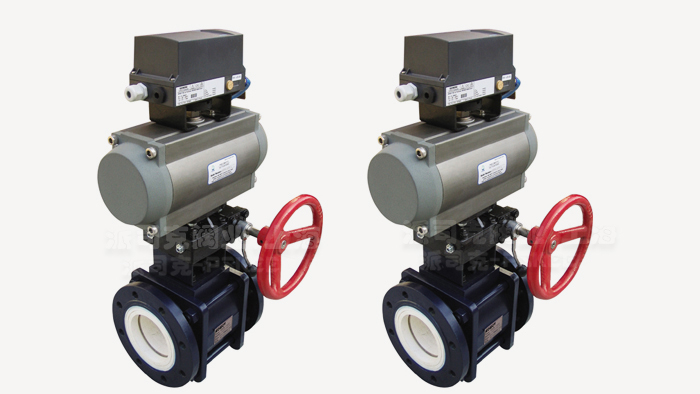

【氣動陶瓷球閥】派司克品牌.質量保證，派司克閥業全方面介紹【
Q641TC氣動陶瓷球閥】相關標準、選型、作用、結構圖、規格型號；為您
陶瓷閥門外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶打造高品質、高性能、高標準、高壽命、價格優惠及一整套解決方案的系列氣動陶瓷球閥。
氣動陶瓷球閥產品簡述：
氣動陶瓷球閥的球體、閥座及介質流過表面均采用陶瓷制造，適用在磨損的場合。陶瓷材料的化學穩定性和硬度高。氣動陶瓷球閥具有耐磨損、耐腐蝕性能，且隔熱性好、熱膨脹小。球體采用研磨設備及工藝制造，球圓度精度，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。陶瓷良好的耐磨性，讓氣動陶瓷球閥經久耐用，可靠性高，使用壽命長，用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中。
氣動陶瓷球閥產品結構：
1、陶瓷球閥主體材質化學元素和力學性能達到規定標準要求。殼體三段結構設計，體型堅固，外型美觀。
2、閥桿材質化學元素達到規定標準要求，精工細磨，表面經抗蝕氮化或調質處理，保證閥桿具有良好的力學性能及抗腐蝕能力。
3、內置緩沖補償彈性墊圈，確保穩定良好的密封性。并且在含有雜質介中，不容易卡死造成球的破裂。
4、全襯硬密封面接觸陶瓷球閥所有與介質接觸均為結構陶瓷材料, 其化學穩定性加上高的的硬度的特性。因此，陶瓷具有抗壓強度，耐磨損性，耐高溫，隔熱性能良好。
5、 陶瓷球閥結構簡潔，流道順暢，介質流動阻力小。硬密封陶瓷內件，科學合理的設計組成，閥球、閥座面接觸加工,使得球與座內R與外R緊密結合,球圓精度、表面質量好、使整閥扭矩輕、阻力小、密封性達到零泄漏。
氣動陶瓷球閥性能特點：
·氣動陶瓷球閥鍛鋼殼體（視具體工況可選A105N, SS304， S316， SS316L等），三段式結構設計，閥體強度高，結構簡單可靠。
·耐腐蝕
閥門內部與介質直接接觸的是閥球，閥座以及閥體內襯均采用氧化鋁結構陶瓷材料。結構陶瓷具好的化學惰性，不與大部分化學介質反應，從而使全襯陶瓷硬密封球閥可適用于大多數高腐蝕性介質中。
·耐磨損
結構陶瓷同樣具有高的硬度密封球閥。
·零泄露
全內襯陶瓷球閥與閥座之間為面接觸硬密封結構，密封面經研磨加工和嚴格測試，保證零泄露。
·低扭矩值
閥球與閥座材質均為結構陶瓷，自潤滑性好，閥門開啟阻力小，開關順暢。結構陶瓷的耐磨損性能保證閥門在長期使用后扭矩也不會有明顯變化。
·氣動陶瓷球閥規格型號全
采用法蘭連接方式，公稱壓力等級：PN10-PN40ASME，公稱通徑：DN15-DN300�？山邮芸蛻舳ㄖ品菢水a(chǎn)品。
氣動陶瓷球閥產品標準：
設計與制造：GB/T12224
結構長度：GB/T 12221
法蘭尺寸：GB/T9113
檢驗與試驗：GB/T9092
材質：碳鋼：GB/T12229
不銹鋼GB/T 12230
標志：GB/T 12220
供貨：GB/T12252
氣動陶瓷球閥外形尺寸表：
|
通徑DN
|
L
|
D
|
D1
|
D2
|
C
|
f
|
H
|
n-Φd
|
|
15
|
130
|
95
|
65
|
46
|
14
|
2
|
170
|
4-14
|
|
20
|
130
|
105
|
75
|
56
|
16
|
2
|
175
|
4-14
|
|
25
|
140
|
115
|
85
|
65
|
16
|
2
|
185
|
4-14
|
|
32
|
165
|
140
|
100
|
76
|
18
|
2
|
215
|
4-18
|
|
40
|
165
|
150
|
110
|
84
|
18
|
2
|
230
|
4-18
|
|
50
|
203
|
165
|
125
|
99
|
20
|
2
|
240
|
4-18
|
|
65
|
222
|
185
|
145
|
118
|
20
|
2
|
265
|
4-18
|
|
80
|
241
|
200
|
160
|
132
|
20
|
2
|
300
|
8-18
|
|
100
|
305
|
220
|
180
|
156
|
22
|
2
|
355
|
8-18
|
|
125
|
356
|
250
|
210
|
184
|
22
|
2
|
420
|
8-18
|
|
150
|
394
|
285
|
240
|
211
|
24
|
2
|
495
|
8-22
|
|
200
|
457
|
340
|
295
|
266
|
24
|
2
|
570
|
8-22
|
|
250
|
533
|
395
|
350
|
319
|
26
|
2
|
650
|
12-22
|
氣動陶瓷球閥應用領域：
氣動陶瓷球閥應用于火力發電廠、鋼鐵、石油、化工、造紙、生物工程、等行業。氣動陶瓷球閥適用于鍋爐蒸氣、石灰漿液、含顆粒海水輸送、高硬度顆粒、含軟顆粒又帶腐蝕性介質、粉末、煙氣脫硫、排灰、排渣、給水處理。依用途更換材料,可用于不同溫度和介質中。
·氣動陶瓷球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動陶瓷球閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動陶瓷球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動陶瓷球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動陶瓷球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
