【單向節流閥】派司克品牌一體化解決方案，立洛閥業全方面介紹【單向節流閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及節流閥組產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列液壓閥。
分流集流閥圖形符號：
分流集流閥技術參數：
額定壓力/Rated Pressure ： 19.6MPa
公稱通徑/Nominal Diameter ： 15mm
額定流量/Rated Flow ： 60L/m【STU型單向節流閥】上海PSKEE品牌閥門，立洛閥業全方面介紹【STU型單向節流閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及卸荷閥組產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列液壓閥。

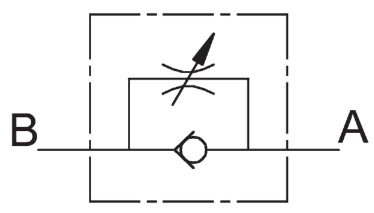

STU型單向節流閥圖形符號：
節流閥在進油口和出油口之間可產生壓降。該閥沒有壓力補償，因而調節流量可以改
變壓力和液壓油粘度的關系。
STU型單向節流閥應用材料：
閥體：鋼
閥芯：強化硬質鋼
密封：丁腈膠
適用工作環境
安裝閥芯/VALVES：強化硬質鋼
按需密封：丁腈膠
溫度
理想工作溫度：+40℃～+70℃
工作溫度不可超過：+90℃
環境溫度：-20℃～+60℃
STU型單向節流閥型號說明：
①材料/Material：SS：不銹鋼：碳鋼
②節流閥系列代號：STU型/STU
③連接螺紋尺寸：G,NPT

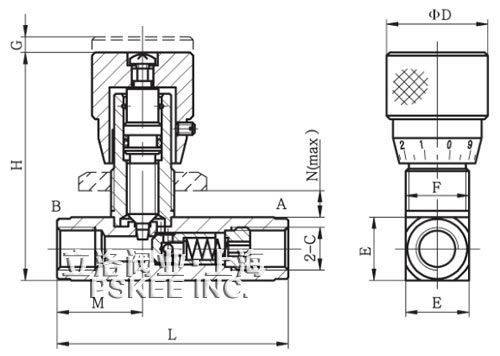

STU型單向節流閥外形尺寸表：
|
型號Model
|
C
|
L
|
H
|
D
|
E
|
F*
|
G
|
M
|
N
|
|
STU0400
|
G1/4 NPT1/4
|
73
|
72
|
32
|
20
|
M20*1
|
5
|
27
|
7
|
|
STU0600
|
G3/8 NPT3/8
|
82
|
80
|
32
|
25
|
M25*1.5
|
9
|
31
|
7
|
|
STU0800
|
G1/2 NPT1/2
|
98
|
92
|
45
|
30
|
M30*1.5
|
9
|
36.5
|
9
|
|
STU1200
|
G3/4 NPT3/4
|
112
|
100
|
45
|
40
|
M35*1.5
|
10
|
42
|
11
|
|
STU1600
|
G1 NPT1
|
142
|
122
|
45
|
45
|
M40*1.5
|
12
|
51
|
15
|
STU型單向節流閥流量：
型號
Model
|
STU0400
|
STU0600
|
STU0800
|
STU1200
|
STU1600
|
|
壓力
|
40
|
40
|
40
|
40
|
32
|
|
流量
|
12
|
30
|
50
|
85
|
150
|
in
導控壓力/Max.Control Pressure ： 9.8MPa
開啟壓力范圍/Start Pressure Range ： 6.86~9.8MPa
閉合壓力范圍/Close Pressure Range ：
開啟壓力的 53~56% / Start Pressure 53~56%

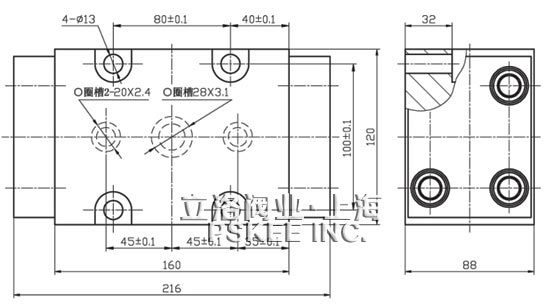

分流集流閥外形尺寸表：
·STU型單向節流閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·STU型單向節流閥產品標準：
我們的產品按國家相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品并帶有"說明書""檢驗報告"等相關說明。
·STU型單向節流閥解決方案：
立洛公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·STU型單向節流閥售后保障：
立洛公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
立洛公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·STU型單向節流閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按國家有關質量標準。
