【文丘里角型調節閥】派司克品牌.質量保證，派司克閥業全方面介紹『HAV文丘里角型調節閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列文丘里角型調節閥。
文丘里角型調節閥產品簡述：

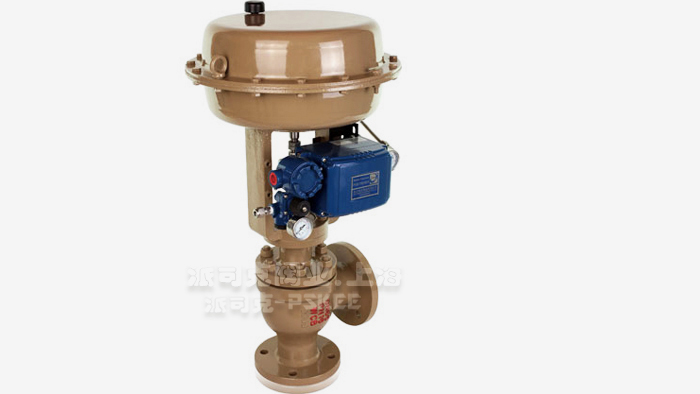

HAV氣動文丘里

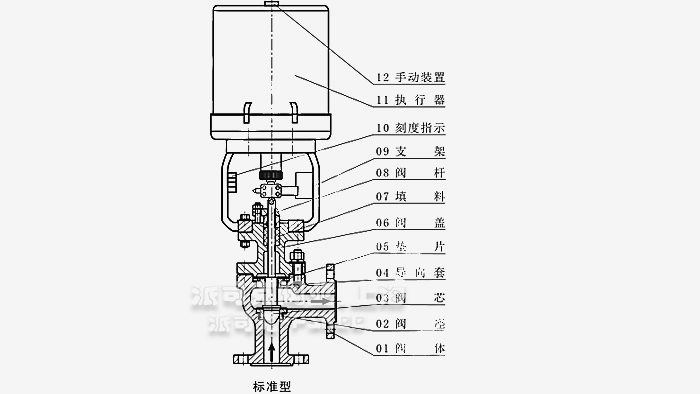

角型調節閥閥芯采用上導結構，閥體結構緊湊，具有壓降損失小，流量大，可調范圍廣，流量特性精度高 ，符合IEC60534-2-1-2011 標準。
調節閥泄漏量符合 ANSI FCI 70-2-2006 標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。 HAV型調節閥更適用于控制含有顆粒的流體、泥漿、粘性或閃蒸流體。
產品符合 GB/T4213-2008標準。
文丘里角型調節閥產品特點：
1.HAV文丘里角型調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性準確、拆裝方便等優點。
2.

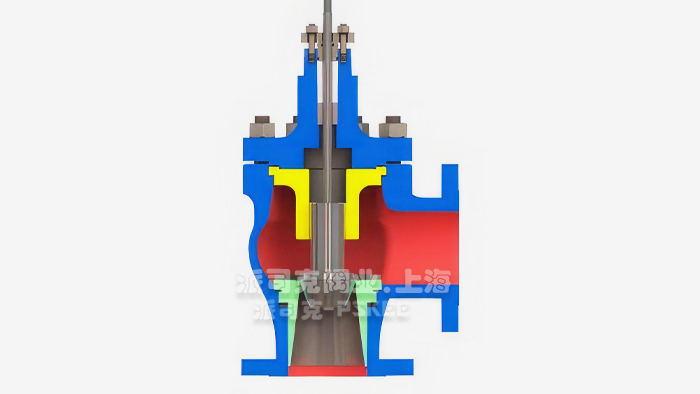

文丘里角型調節閥體積小、重量輕、閥芯采用頂導向結構，流路簡單、阻力小、易于沖洗的特點。3.
適用于控制含有顆粒的流體、泥漿、粘性或閃蒸流體。
文丘里角型調節閥技術參數：
|
閥體型式
|
角型單座鑄造球型閥
|
|
公稱通徑
|
25、40、50、65、80、100、125、150mm
|
|
公稱壓力
|
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
|
|
連接型式
|
密封面型式
|
FF、RF、RJ、LG、MFM
|
|
法蘭標準
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
焊接標準
|
嵌接焊SW(40~50mm) 對接焊BW(65~200mm)
|
|
材料
|
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
|
|
上閥蓋
|
常溫型
|
-17～+230℃
|
|
伸長I型
|
-45～-17℃、 +230～+566℃
|
|
伸長Ⅱ型
|
-100～-45℃
|
|
伸長ⅢI型
|
-196～-100℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
|
|
閥芯形式
|
單座柱塞型閥芯
|
|
流量特性
|
等百分比特性、線性特性
|
|
材料
|
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
文丘里角型調節閥主要性能指標：
|
泄漏量
|
金屬閥座
|
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
|
|
回差
|
帶定位器
|
小于全行程的1%
|
|
不帶定位器
|
小于全行程的3%
|
|
基本誤差
|
帶定位器
|
小于全行程的±1%
|
|
不帶定位器
|
小于全行程的±5%
|
|
—
|
注：采用標準的V型聚四氟乙烯填料
|
|
可調范圍
|
50：1
|
文丘里角型調節閥執行機構：
|
執行器型式
|
HA多彈簧薄膜執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
20~100、80~240KPa
|
|
供氣壓力
|
140~400KPa
|
|
氣源接口
|
RC1/4"
|
|
環境溫度
|
-30~+70℃
|
|
作用形式
|
氣-關式或氣-開式
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
文丘里角型調節閥Cv值和行程：
|
公稱通徑
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
閥座直徑
|
|
|
|
|
|
|
20
|
25
|
32
|
25
|
32
|
40
|
32
|
40
|
50
|
40
|
50
|
65
|
50
|
65
|
80
|
65
|
80
|
100
|
80
|
100
|
125
|
|
額定Cv值
|
1.0
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
11
|
17
|
24
|
17
|
24
|
44
|
24
|
44
|
68
|
44
|
68
|
99
|
68
|
99
|
175
|
99
|
175
|
275
|
175
|
275
|
395
|
|
額定行程
|
14.3
|
25
|
38
|
50
|
HAV文丘里角型調節閥適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自凈與清洗的場合。
