比例積分電動二通調節閥產品簡述：
比例積分電動調節閥是空調風機盤管的配套產品，由驅動器與閥體兩部分組成，驅動器由一個同步電機驅動，比例積分電動二通調節閥具備彈簧復位及手動開閥杠桿操縱功能。閥體部分采用活塞式結構�？膳c溫控器配套使用，由溫控器控制電動閥電機，使閥門開或關，實現管道冷水或熱水的通或斷，再通過風機盤管送風，以實現溫度的自動調節。
比例積分電動二通調節閥產品應用：
電動二通比例積分閥是自動調節控制管道流量度的裝置，適用供熱、通風和空調系統中對次序、熱水的連續調節控制。如：空調通風設備的水路控制、供暖設備的水路控制。
比例積分電動二通調節閥工作原理：
1.電動二通比例積分閥由閥門和執行器組成。
2.閥門由閥體、閥蓋、閥座、閥瓣及閥桿等零件組成，具體結構參見結構圖。
3.電動二通閥在執行器的作用下，閥桿帶動閥瓣做上升或下降運動，改變閥瓣與閥座間的流通面積，以些調節并控制介質的流量。
比例積分電動二通調節閥DN32-DN50絲扣二通技術參數：
介質：熱冷水
介質溫度：2-120℃
公稱壓力：PN1600Kpa
流量特性：等百分比或線性
滲透量：KV值的0.01%

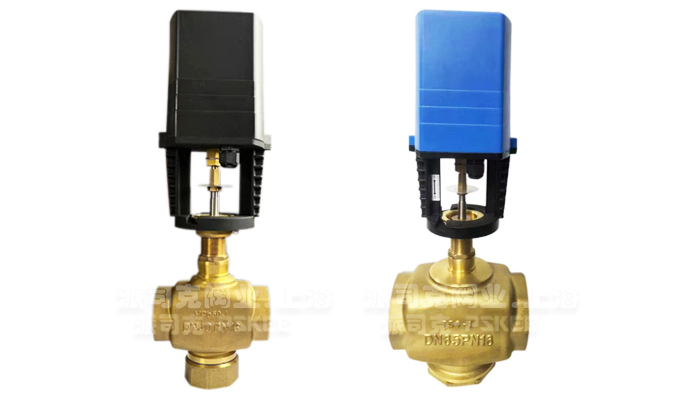

比例積分電動二通調節閥DN32-DN50絲扣主要材料：
閥體、閥座：黃銅
閥瓣：黃銅
閥蓋：黃銅
閥桿：不銹鋼
填料：聚四氟乙烯、NBR
比例積分電動二通調節閥DN32-DN50絲扣主要參數表：
|
型號
|
閥門形式
|
連接方式
|
規格 （mm）
|
KV （m3 ）
|
行程
|
關閉壓差
|
|
VB3200、VB3300
|
二通、三通
|
絲扣
|
DN25
|
8
|
20
|
800
|
|
VB3200、VB3300
|
絲扣
|
DN32
|
16
|
20
|
800
|
|
VB3200、VB3300
|
絲扣
|
DN40
|
25
|
20
|
500
|
|
VB3200、VB3300
|
絲扣
|
DN50
|
40
|
20
|
400
|
|
VB3200、VB3300
|
絲扣
|
D65
|
63
|
20
|
300
|

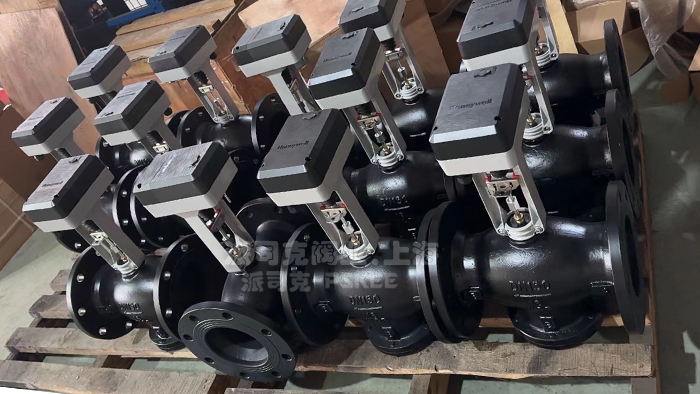

比例積分電動二通調節閥法蘭型DN32-DN400主要材料表：
閥體、閥座：球鐵、鑄鋼、不銹鋼
閥瓣：增強尼龍66
閥蓋：球墨鑄鐵、鑄鋼、不銹鋼
閥桿：不銹鋼
填料：聚四氟乙烯、NBR
比例積分電動二通調節閥法蘭型DN32-DN65外形尺寸表：
|
二通
|
三通
|
規格
|
三通L
|
Kv m3/h
|
行程
|
關閉壓差（Kpa）
|
|
VB7200
|
VB7300
|
80
|
310
|
100
|
20
|
300
|
|
VB7200
|
VB7300
|
100
|
350
|
145
|
20
|
300
|
|
VB7200
|
VB7300
|
125
|
360
|
220
|
38
|
200
|
|
VB7200
|
VB7300
|
150
|
400
|
320
|
38
|
100
|
|
VB7200
|
VB7300
|
200
|
480
|
620
|
38
|
100
|
|
VB7200
|
VB7300
|
250
|
520
|
800
|
38
|
800
|
|
VB7200
|
VB7300
|
300
|
670
|
1130
|
38
|
700
|
|
VB7200
|
VB7300
|
350
|
800
|
1560
|
38
|
600
|
|
VB7200
|
VB7300
|
400
|
900
|
1830
|
38
|
500
|
比例積分電動二通調節閥安裝調試：
一、開關型接線圖
1.驅動器是由可（堵轉保護門逆轉馬達驅動），閥門閥桿上行或下行可以開閉閥門
2.驅動器在接收控制電源信號時，當閥門全開或全關時同電機堵轉保護器斷開，驅動器電機停止工作。
二、智能型接線圖
1.（設置）通電設置閥門全開或全關時總程，1.按設置按扭《設置時針短路》，5~20S進入自動調試，自動調試全開或全關行程，自動調試時間和閥門總行程大小有關大約4~10分鐘進入工作。
2.驅動器接受智能比例式制制器，當電源信號輸入0-10VDC或4-20mA時，驅動器的行程開度按（電壓/電流）改變而改變，使閥門開度大小能夠自由控制，當信號電源失真或閥門關閉。
3.關閥上和開閥上（1和3）調線
比例積分電動二通調節閥注意事項：
1.驅動器須予以保護，防止漏水而損壞內部機件和電機。
2.驅動器不可被隔熱材料所覆蓋。
3.當修理驅動器時，須把電源關閉，以防損壞內部機件與造成漏電引至傷亡。
4.當接上電源時，切勿試圖連接或拆卸電線。
比例積分電動二通調節閥安裝說明:
1.比例積分電動二通調節閥安裝前閥門及管道應保持清潔，不得有雜物，如焊渣等
2.安裝前應檢查介質流動方向是否與閥門標明的方向一致。
3.比例積分電動二通調節閥與管道水平安裝，不得倒置。
4.三通閥既可合流又可分流，閥門安裝時應根據不同的用途正確安裝。
5.閥門與執行器安指導安裝完畢后，就參照?qǐng)?zhí)行器使用說明書對閥門進行調試并使用。
6.比例積分電動二通調節閥在行維護前，需將執行器電源的切斷，同相關管路中泵和閥也需關閉。
7.等閥門和執行器安裝并連接完畢，且管路重新注水后，系統才能重新工作。
