【氣動調節蝶閥】派司克品牌.質量保證，派司克閥業全方面介紹TJDF氣動調節蝶閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列
氣動調節蝶閥。
|
氣動調節蝶閥產品簡述：
|
氣動調節蝶閥采用不同系列氣動執行機構，滿足不同口徑、不同扭矩的蝶閥，配以電磁閥、限位開關、三聯件、閥門定位器等附件可以實現不同的控制功能。
氣動調節蝶閥即可以做截?cái)嚅y使用，也可以用作調節控制（不建議用于控制誤差小的工況），而蝶閥的結構原理尤其適合制作成大口徑閥門，因此在低壓大中口徑管道上得到越來越多的應用，不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
|
|
|
氣動調節蝶閥產品特點：
|
1.氣動蝶閥簡單、體積小、重量輕、流阻小、流量系數大，密封性能好。調節范圍大。是自動化控制系統中儀表的執行單元。
2.氣動調節蝶閥采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度(0-90°任意角度)，具有較好的調節控制流量等參數。
3.氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有很強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
|
|
|
|
氣動調節蝶閥設計標準：
|
|
設計標準
|
GB/T12238
|
API609
|
|
壓力溫度等級
|
GB/T12224
|
API609、ASME B 16.34
|
|
結構長度
|
GB/T12221
|
API609、ISO5752、ASME B 16.10
|
|
法蘭型式尺寸
|
GB/T9113、JB/T79
|
ASME B 16.5/B 16.47
|
|
檢驗與試驗
|
GB/T9092、GB/T13927
|
API598
|
|
|
|
|
氣動調節蝶閥性能規范：
|
|
公稱壓力
|
1.0
|
1.6
|
2.5
|
4.0
|
6.0
|
Class150
|
Class300
|
Class600
|
|
試驗壓力
|
殼體試驗
|
1.5
|
2.4
|
3.75
|
6.0
|
9.45
|
2.93
|
7.58
|
15.0
|
|
高壓密封
|
1.1
|
1.76
|
2.75
|
4.4
|
6.93
|
2.07
|
5.52
|
11.03
|
|
低壓密封
|
0.6
|
|
適用溫度
|
-46℃～500℃（不同的工況溫度選用不同的材質）
|
|
適用介質
|
水、油、氣及各類腐蝕性（不同的介質選用不同的材質）
|
|
|
|
|
氣動調節蝶閥執行機構參數：
|
|
執行器型號
|
單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
|

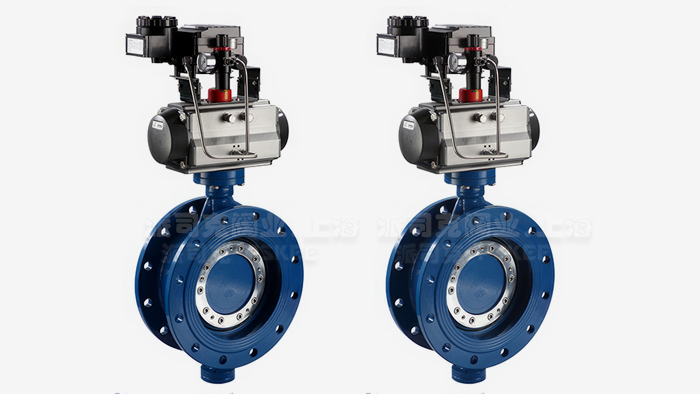

氣動調節蝶閥由氣動執行器和蝶閥、
閥門定位器及其它附件配套組合而成。組成，是利用氣源驅動來調節碟板開度
，從而控制介質流量大小的可調節型氣動蝶閥。
·氣動調節蝶閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動調節蝶閥產品標準：
我們的產品按相關標準驗收，產品質量實行"售后跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品并帶有"說明書""檢驗報告"等相關說明。
·氣動調節蝶閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動調節蝶閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動調節蝶閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
