【2000WOG絲扣不銹鋼球閥】派司克品牌.質量保證，派司克閥業全方面介紹不銹鋼絲扣球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列不銹鋼絲扣球閥。
|
不銹鋼絲扣球閥產品概述：
|
|
2000WOG不銹鋼絲扣球閥閥體鑄造采用精鑄的工藝，結構合理、造型美觀。絲扣球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。絲扣球適用于 PN1.0～12.5MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，材質有不銹鋼201、304、316等，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
|
|
|
不銹鋼絲扣球閥設計特點：
|
球閥根據標準ASME B16.34設計；
絲扣球閥結構簡單,密封性能好,扭矩小；
全通徑設計；
低泄露填料；
|
|
|
不銹鋼絲扣球閥產品范圍:
|
閥體材料:不銹鋼304,316
口徑:1/4"~2"(DN6~DN50)
連接方式:內螺紋BSP，BSPT,NPT
壓力范圍:2000PSI
工作溫度:-20℃ - +180℃
|
|
|
|

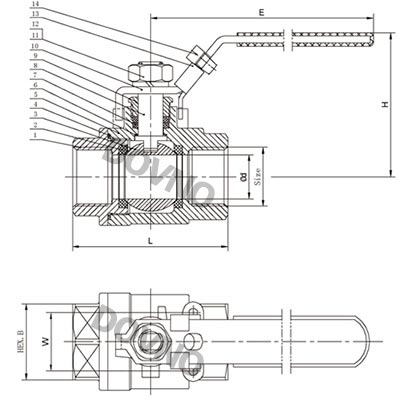

不銹鋼絲扣球閥結構圖：
|
|
|
|
|
不銹鋼絲扣球閥主要材料表：
|
|
序號
|
名稱
|
材質
|
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
|
1
|
閥蓋
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
2
|
閥座
|
PTFE/RPTFE/PPL
|
|
3
|
球體
|
SUS316
|
SUS304
|
|
4
|
密封圈
|
PTFE/RPTFE/PPL
|
|
5
|
閥體
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
6
|
止推墊
|
PTFE/RPTFE
|
|
7
|
填料
|
PTFE/RPTFE/PPL
|
|
8
|
閥桿
|
SUS316
|
SUS304
|
|
9
|
填料壓蓋
|
SUS304
|
|
10
|
手柄
|
SUS304
|
|
11
|
六角螺母
|
A194-8
|
|
12
|
彈性墊片
|
SUS304
|
|
13
|
鎖片
|
SUS201
|
|
14
|
手柄插銷
|
PVC
|
|
|
|
|
不銹鋼絲扣球閥外形尺寸表：
|
|
序號
|
d
|
L
|
H
|
E
|
W
|
六角
|
螺紋端
|
|
1/4"
|
10.5
|
55
|
56
|
100
|
29
|
21
|
NPT、MPT、BSPT、BSP、DIN、PT、etc...
|
|
3/8"
|
10.5
|
55
|
56
|
100
|
29
|
25
|
|
1/2"
|
15
|
63
|
65.5
|
120
|
29
|
31
|
|
3/4"
|
20
|
74.5
|
72
|
150
|
33
|
36.5
|
|
1"
|
25
|
87.5
|
81
|
170
|
33
|
43
|
|
1-1/4"
|
32
|
102
|
88
|
170
|
38
|
52
|
|
1-1/2"
|
38
|
107
|
97
|
190
|
38
|
60
|
|
2"
|
48
|
124
|
121
|
190
|
38
|
72
|
|
不銹鋼絲扣球閥產品應用：
2000WOG不銹鋼絲扣球閥適用于PN1.0～13MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，及用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、燃氣、蒸汽、油品、硝酸、醋酸等多種介質。
·2000WOG不銹鋼球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·2000WOG不銹鋼球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質�？�"，產品帶有"說明書""檢驗報告"等相關說明。
·2000WOG不銹鋼球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個產品細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·2000WOG不銹鋼球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·2000WOG不銹鋼球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
