氣動三片式法蘭球閥產品簡述：
三片式法蘭
氣動球閥是一種三段式結構，
球閥鑄造采用精鑄工藝，結構合理、造型美觀。三片式閥座采用彈性密封結構，密封可靠，
球閥啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。氣動三片式法蘭球閥廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。
氣動三片式法蘭球閥產品標準：
三片式球閥防爆中軸/全流
氣動球閥設計和制造標準按照: ASME B16.34,API608；
結構長度按照 : ASME B16.10；
法蘭端尺寸按照：ASME B16.5；
檢驗和測試按照: API598；
防火設計測試：API607；
氣動三片式法蘭球閥結構圖：
氣動三片式法蘭球閥材料表：
|
名稱
|
材質
|
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
ANSI/JIS/DIN
|
|
閥體
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
閥蓋
|
A351-CF8M/SCS14A/1.4408
|
A351-CF8/SCS13A/1.4308
|
A216-WCB/SCPH2/1.0619
|
|
球
|
SUS316
|
SUS304
|
|
六角螺母
|
A194-8
|
|
彈性墊片
|
SUS304
|
|
密封圈
|
PTFE/VITON
|
|
閥座
|
PTFE/RPTFE/PPL
|
|
閥桿
|
SUS316
|
SUS304
|
|
O型圈
|
FKM(VITON)
|
|
止推墊
|
PTFE/RPTFE
|
|
填料
|
PTFE/GRAFOIL
|
|
蝶簧
|
SUS304
|
|
閥桿螺母
|
SUS304
|
|
填料壓蓋
|
SUS304
|
|
手柄
|
SUS201
|
|
定位桿
|
SUS304
|
|
內六角圓柱頭螺釘
|
SUS304
|
|
六角螺母
|
A194-8
|
|
雙頭螺栓
|
SA193-B8
|

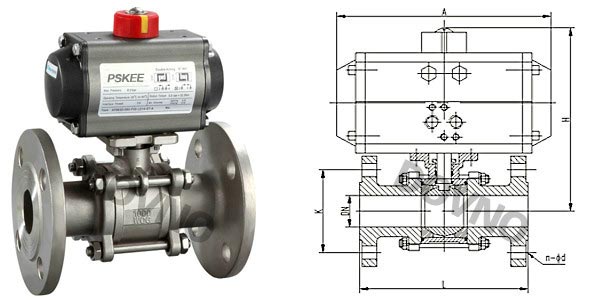

氣動三片式法蘭球閥外形尺寸圖：
氣動三片式法蘭球閥跟二片式類似，也是全通徑的球閥，但球體中間多了一個閥體，閥體分為三部分，左右為副閥體，中間為主閥體。球閥主副閥體通過螺栓連接起來，安裝和拆卸比較方便，承受壓力較好，流通能力強，安裝方便，易拆卸維修和清洗。
氣動三片式球閥按照ISO5211標準，采用高平臺球閥結構，可直接與氣動或電動連接組成自控閥門。
氣動三片式法蘭球閥外形尺寸表：
|
通徑DN
|
L
|
A
|
H
|
K
|
N-Φd
|
|
15
|
130
|
160
|
290
|
65
|
4-12
|
|
20
|
150
|
160
|
310
|
75
|
4-12
|
|
25
|
160
|
190
|
350
|
85
|
4-12
|
|
32
|
180
|
190
|
370
|
100
|
4-16
|
|
40
|
200
|
206
|
406
|
110
|
4-16
|
|
50
|
230
|
216
|
446
|
125
|
4-16
|
|
65
|
290
|
260
|
550
|
145
|
4-16
|
|
80
|
310
|
286
|
596
|
160
|
8-16
|
|
100
|
350
|
340
|
690
|
180
|
8-16
|
氣動三片式法蘭球閥產品應用：
氣動三片式法蘭球閥主要特點是本身結構緊湊，易于操作和維修，氣動三片式法蘭球閥適用于水、溶劑、酸和天然氣等一般工作介質，三片式球閥而且還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙烯等。要求嚴格切斷的工況。
·氣動三片式法蘭球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·氣動三片式法蘭球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品帶有"說明書""檢驗報告"等相關說明。
·氣動三片式法蘭球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·氣動三片式法蘭球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·氣動三片式法蘭球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.閥門技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.閥門報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
