【高壓氣動球閥】派司克品牌.質量保證，派司克閥業全方面介紹KHB高壓氣動球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列高壓球閥。
|
高壓氣動球閥產品簡述：
|
高壓氣動球閥依據主要用于液壓管路中控制油液的流通和截止。本型高壓球閥具有流阻損失小、密封性能可靠、操作方便、外觀精美等特點�？商娲鷩膺M(jìn)口高壓球閥。本型球閥主要有閥體、球體、閥桿、手柄和密封裝置組成。閥體采用鋼質鍛件，表面鍍鉻，鍍黃鋅。
高壓球閥主要用于高壓工況下截?cái)嗷蚪油ń橘|(zhì),也可用于流體的調節與控制,應用于石油、化工、電力、冶金等工業部門的各類成套裝置的智能化控制。
|
|
|
高壓氣動球閥技術參數：
|
控制介質/: 壓縮空氣 Compressed Air
控制壓力/: 06~0.8Mpa
球閥標準/: 同KHB系列 The Same As KHB Series
適用介質/; 液壓油 Hydraulic Oil
|
|
|
|

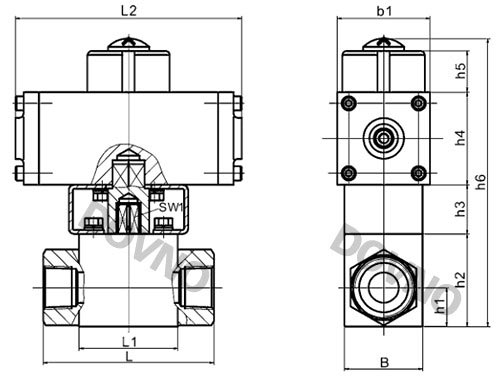

高壓氣動球閥外形尺寸圖：
|
|
|
|
|
高壓氣動球閥外形尺寸表：
|
|
型號
Model
|
DN
|
PN
(bar)
|
L
|
L1
|
L2
|
B
|
b1
|
h1
|
h2
|
h3
|
h4
|
h5
|
h6
|
Sw1
|
|
KHB-Q04
|
04
|
500
|
KHB高壓氣動球閥
接口形式
|
40
|
174
|
26
|
60
|
13.5
|
33
|
40
|
60
|
20
|
153
|
09
|
|
KHB-Q06
|
06
|
500
|
40
|
174
|
26
|
60
|
13.5
|
33
|
40
|
60
|
20
|
153
|
09
|
|
KHB-08
|
08
|
500
|
42
|
198
|
32
|
70
|
16
|
36
|
60
|
70
|
20
|
186
|
09
|
|
KHB-Q10
|
10
|
500
|
42
|
198
|
32
|
70
|
16
|
36
|
60
|
70
|
20
|
186
|
09
|
|
KHB-Q13
|
13
|
500
|
47
|
198
|
35
|
70
|
18
|
38
|
60
|
70
|
20
|
188
|
09
|
|
KHB-Q16
|
16
|
400
|
48
|
237
|
38
|
84
|
19
|
45
|
60
|
84
|
20
|
209
|
09
|
|
KHB-Q20
|
20
|
315
|
60
|
237
|
48
|
84
|
25
|
55
|
60
|
84
|
20
|
219
|
09
|
|
KHB-Q25
|
25
|
315
|
65
|
237
|
57
|
84
|
28.5
|
64
|
60
|
84
|
20
|
228
|
12
|
|
KHB-Q32
|
32
|
315
|
82
|
290
|
75
|
108
|
37.5
|
64
|
60
|
108
|
30
|
282
|
14
|
|
KHB-Q40
|
40
|
315
|
91
|
290
|
85
|
108
|
42.5
|
84
|
60
|
108
|
30
|
293
|
14
|
|
KHB-Q50
|
50
|
315
|
100
|
290
|
104
|
108
|
52
|
95
|
60
|
108
|
30
|
310.5
|
14
|
|
高壓氣動球閥主要用于液壓、流體、油氣管路中的流通和截止。本型球閥具有流阻損失小、密封性能可靠、操作方便、外觀精美等特點。本型高壓氣動球閥主要有閥體、球體、閥桿、手柄和密封裝置組成，高壓球閥產品廣泛應用于石油、LNG、天燃?xì)狻⒒�、冶金、電力、制藥、造紙、食品、能源等行業。
·高壓氣動球閥質保體系：
有了您的信任與支持，我們提供值得信賴的PSKEE品牌產品，我們支持一系列的系統技術參數、技術指導、文件支持，實行質量跟蹤、客戶檔案、售后保障。
·高壓氣動球閥產品標準：
我們的產品按國際及國內相關標準驗收，產品實行"全程跟蹤"服務；隨貨提供"銘牌""質量證明""質保卡"，產品帶有"說明書""檢驗報告"等相關說明。
·高壓氣動球閥解決方案：
派司克公司為工業系統和水力提供的整體方案，我們專注產品質量，把握每一個生產細節全程控制; 不僅為用戶解決需求，還保障了控制系統運行可靠性，減少系統的故障及維護，不懈努力的為用戶提供高品質、高性能的產品。
·高壓氣動球閥售后保障：
派司克公司實行完善的用戶檔案和全程服務制度，每個用戶都進行全程免費技術咨詢、安裝指導、跟蹤服務以及相關咨詢服務。
派司克公司的閥門產品實行"三包"服務，貨物到現場提供相應技術指導支持; 質保期實行12個月到24個月不等。
·高壓氣動球閥訂購說明：
1.閥門產品：如有指定型號標準，請直播銷售熱線咨詢價格，了解詳情！
2.技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。
3.產品訂貨參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（螺紋、法蘭、對夾等）。
4.產品驅動方式：手動、蝸輪、氣動、電動等。
5.產品標準:國標GB、日標JIS、美標ANSI、德標DIN、英標BS、歐標EN等。
6.閥門報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。
7.閥門質量要求、質量標準、供方對質量負責的條件:按有關質量標準。
