【高平臺法蘭球閥】派司克品牌.質量保證，派司克閥業全方面介紹高平臺法蘭球閥相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列高平臺法蘭球閥。

---

高平臺法蘭球閥產品概述：

高平臺球閥是一種法蘭球閥類別，它有著自身結構的一些優越性，球閥開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的嚴密切斷。高平臺法蘭球閥廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

高平臺法蘭球閥執行機構:

高平臺法蘭球閥采用系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動；大口徑高平臺法蘭球閥采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。 1、齒輪式雙活塞，輸出力矩大，體積小。 2、氣缸選用鋁金材料，重量輕、外形美觀。 3、可在高平臺法蘭球閥頂部、底部安裝手動操作機構。 4、齒條式連接可調節開啟角度、額定流量。 5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。 6、高平臺法蘭球閥IS05211標準連接為產品的安裝更換提供了方便。 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與高平臺球閥的同步精度。

高平臺法蘭球閥設計標準：

防爆中軸/全流 設計和制造標準按照: GB/T12237/1989； 結構長度按照: GB/T12221-1989； 法蘭端尺寸按照：GB9113.1； 檢驗和測試按照: GB/T13927-1992； 防火設計測試 ：API607；

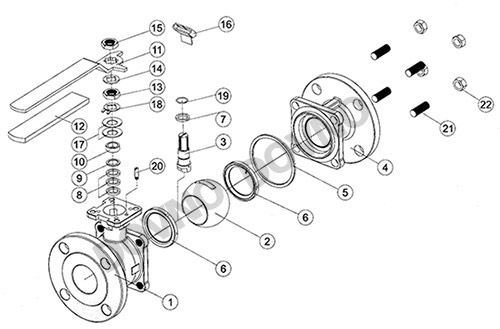

高平臺法蘭球閥結構圖：

高平臺法蘭球閥材料表

NO. PART NAME PN16/40 CLASS150/300 1 本體BODY 1.4408 1.0619 CF8M WCB 2 球 BALL CF8M CF8 SS316 CF8 3 中軸 STEM SS316 SS304 SS316 CF8 4 側蓋 END CAP 1.4408 1.6019 CF8M WCB 5 大薄片 BODY SEAL PTFE PTFE PTFE PTFE 6 球墊 SEAT RTFE RTFE RTFE RTFE 7 小薄片 THRUST WASHER PTFE PTFE PTFE PTFE 8 中口 STEM PACKING  PTFE PTFE PTFE PTFE 9 抗磨片 THRUST WASHER RTFE+25%G.F RTFE+25%G.F RTFE+25%G.F RTFE+25%G.F 10 鐵圈 GLAND SS304 SS304 SS304 SS304 11 把手 HANDLE SS304 SS304 SS304 SS304 12 膠套 HANDLE COVER PLASTIC PLASTIC PLASTIC PLASTIC 13 下螺帽 STEM NUT SS304 SS304 SS304 SS304 14 方型華司 HANDLE WASHER SS304 SS304 SS304 SS304 15 上螺帽 HANDLE NUT SS304 SS304 SS304 SS304 16 鎖片 LOCKING PAD SS304 SS304 SS304 SS304 17 盤型華司 BELLEVILLE WASHER SS304 SS304 SS304 SS304 18 防松花司 STOP WASHER SS304 SS304 SS304 SS304 19 O型圈 VITON VITON VITON VITON 20 擋片STOP SS304 SS304 SS304 SS304 21 螺栓 STUD 193 Gr.B8 193 Gr.B8 193 Gr.B8 193 Gr.B8 22 螺帽 NUT 193 Gr.8 193 Gr.8 193 Gr.8 193 Gr.8

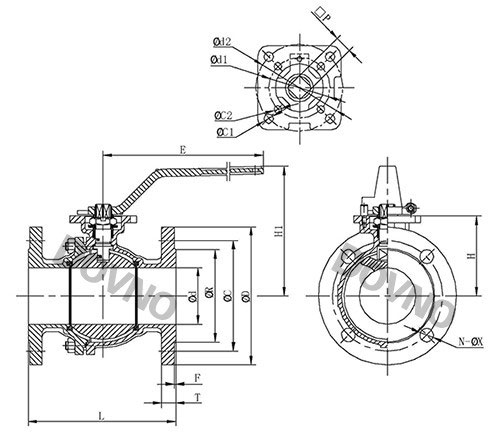

高平臺法蘭球閥外形尺寸圖：

高平臺法蘭球閥外形尺寸表：

單位：mm

Size PN d L R C D H H1 E F T □P Ød1 Ød2 ØC1 ØC2 N ØX ISO 5211 1/2" PN16 15 13 45 65 95 49 76 110 2 14 9 42 36 6 6 4 14 F03-F04 3/4" PN16 20 130 58 75 105 54 81 110 2 14 9 42 36 6 6 4 14 F03-F04 1" PN16 25 140 68 85 115 60 90 130 2 14 11 50 42 7 6 4 14 F04-F05 1-1/4" PN16 32 165 78 100 140 71 102 160 2 16 11 50 42 7 6 4 18 F04-F05 1-1/2" PN16 38 165 88 110 150 78 115 185 3 16 14 70 50 9 7 4 18 F05-F07 2" PN16 50 203 102 125 165 85 122 185 3 16 14 70 50 9 7 4 18 F05-F07 2-1/2" PN16 65 222 122 145 185 100 168 305 3 18 17 102 70 11 9 4 18 F07-F10 3" PN16 78 241 138 160 200 110 178 305 3 20 17 102 70 11 9 8 18 F07-F10 4" PN16 100 305 158 180 220 130 198 305 3 20 22 102 70 11 9 8 18 F07-F10 5" PN16 125 356 188 210 250 165 234 500 3 22 27 125 102 14 12 8 18 F12-F14

高平臺法蘭球閥采用兩片式分體式結構設計，按GB/T12237設計標準，結構長度：GB/T12221，法蘭標準GB/T9113。高平臺球閥可按用戶要求設計防火結構，ISO5211平臺設計；防靜電裝置；防爆出設計；高平臺法蘭球閥有雙層閥桿填料符合德國TUVTA-LUFT的閥桿泄露測試要求；自動壓緊填料設計。
